隨著電子產品元器件和PCBA板越來越小，市場上對小型波峰焊的需求越來越多，紫光日東根據市場需求開發了小型波峰焊機。小型波峰焊的預熱區比較短，錫爐容量也相對較小，相對來說更回省錫省電，節能環保。小型波峰焊主要用于寬度較小的PCB板，或者中、小批量生產單位和科研試驗。它一般采用直線式傳輸方式，效率較高，過板寬度通常小于300mm，此種機型比較適合小PCBA的生產。
日東小型波峰焊機的特點:
1、結構緊湊，占地面積小，節省場地
2、PC+PLC控制系統
3、紅外預熱，熱效率高，溫度均勻性好
4、噴霧采用步進馬達驅動，更加平穩可靠
5、采用縮小容量錫爐，降低成本投入

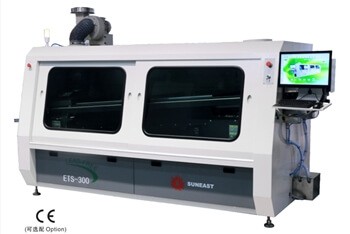

日東小型波峰焊機ETS-300參數：
型號 Model NO | ETS-300 |
外形尺寸 Dimension： LxWxH(mm) | 3550*1240*1540 |
重量Weight | Approx. 1500kg |
電源 Power Supply | 3PH 380V50HZ |
啟動功率Startup Power | 28KW |
正常運行功率 Operation Power Consumption | 7KW |
控制系統 Control System | PC+PLC |
噴霧移動 Spraying movement | 步進馬達(Step motor) |
噴霧氣壓 Spray Pressure | 0.2Mpa~0.4Mpa |
助焊劑流量控制Flux Flow Arrange | Option |
助焊劑自動添加Auto Fill Flux | 標配(Standards) |
抽風方式Exhaust | _yiM(lbp exhaust) |
抽風管直徑 Exhaust Ducting Diameter (mm) | 0250 |
抽風機功率Exhaust fan power | 370W |
預熱方式 Preheating Mode | 紅外(IR emitter) |
溫度控制方式Control Mode | PID |
預熱區數量 Preheating Zone Number | 2 |
預熱區長度 Preheating Length (mm) | 1500 |
預熱溫度可調范圍Preheating Temperature | 室溫(Room temperature )~200°C |
預熱升溫時間Warm-up Time(min) | Approx. 12min(setting:150°C) |
寬度范圍PCB Width(mm) | 50-300 |
PCB傳送方向 Conveyor Direction | L—R(Option:R—L) |
傳送速度范圍 Conveyor Speed(mm/min) | 500-1800 |
運輸高度 Conveyor Height(mm) | 750±20 |
允許PCB元件高度 Available Component Height(mm) | 上(Top)120 下(Bottom)15 |
| 速度控制方式(Conveyor Speed Control Mode) | 變頻器閉環無級調速(Closed loop) |
爪 Fingers | 1.重型雙鉤爪(Heavy duty double-hook Type) 2.輕型雙鉤爪(Light duty double-hook Type) |
導軌角度 Conveyor Angle | 4~6° |
錫爐類型 Type of solder Pot | 機械式(Motor drive) |
錫爐材質 Solder Pot Material | 鑄鐵(Casting Iron) |
波峰調節方式 Wave Height Adjustment | 電腦數字控制(Digital Control by PC) |
冷卻方式 Cooling Method | 強制風冷(Air Cooling) |
錫爐加熱功率Heater Power | 220V 9KW |
編爐最高溫度 Solder Pot Temperature | 300°C |
錫爐容量 Solder Pot Capacity | 350KG |
波峰驅動功率 Wave Drive Power | 180W*2 3PH 220 VAC |
錫爐升溫時間 Solder Pot Warm-up Time | Approx. 150min(setting: 250°C) |
爐溫控制方式 Temperature Control Mode | PID |
洗爪系統 Finger Cleaning System | 毛刷(Brush) |
